A tabela abaixo apresenta as dimensões, capacidades de carga e pesos unitários dos Anéis de Sustentação, utilizados em sistemas de elevação e movimentação de cargas. As informações auxiliam na correta seleção do componente, garantindo segurança operacional, compatibilidade dimensional e conformidade com boas práticas de içamento.

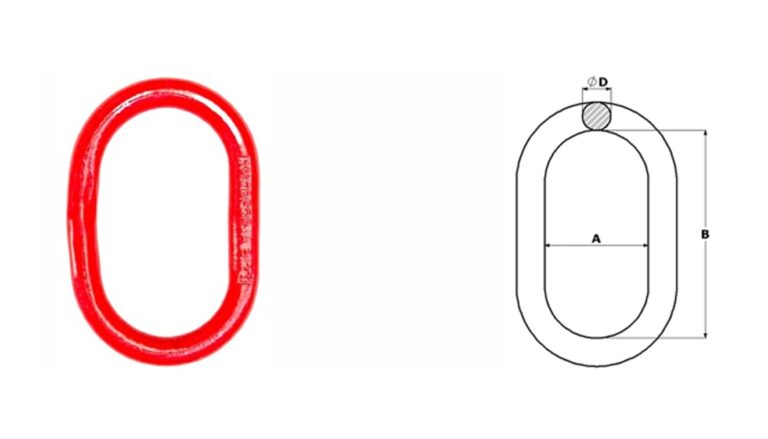

| Anel de Sustentação | ||||||
|---|---|---|---|---|---|---|
| Referência | Diâmetro do Corpo | A | B | Carga de Trabalho | Peso Unitário | |
| pol | mm | |||||
| — | — | mm | mm | t | kg | |
| 13 | 1/2″ | 12,7 | 60 | 110 | 1,6 | 0,3 |
| 16 | 5/8″ | 15,9 | 60 | 110 | 2 | 0,5 |
| 19 | 3/4″ | 19,1 | 75 | 135 | 3,2 | 0,9 |
| 22 | 7/8″ | 22,2 | 90 | 160 | 5,3 | 1,4 |
| 25 | 1″ | 25,4 | 100 | 180 | 8 | 2,1 |
| 32 | 1.1/4″ | 31,8 | 110 | 200 | 11,5 | 3,7 |
| 38 | 1.1/2″ | 38,1 | 140 | 260 | 15,5 | 6,9 |
| 41 | 1.5/8″ | 41,3 | 160 | 300 | 18 | 9 |
| 44 | 1.3/4″ | 44,5 | 180 | 340 | 21,7 | 12 |
| 51 | 2″ | 50,8 | 190 | 350 | 32 | 16,5 |
| 57 | 2.1/4″ | 57,2 | 200 | 400 | 45 | 22,7 |
| 63 | 2.1/2″ | 63,5 | 220 | 430 | 50 | 31,2 |
| 70 | 2.3/4″ | 69,9 | 250 | 460 | 63 | 41,1 |
