Anel de Sustentação com Sub-Elo

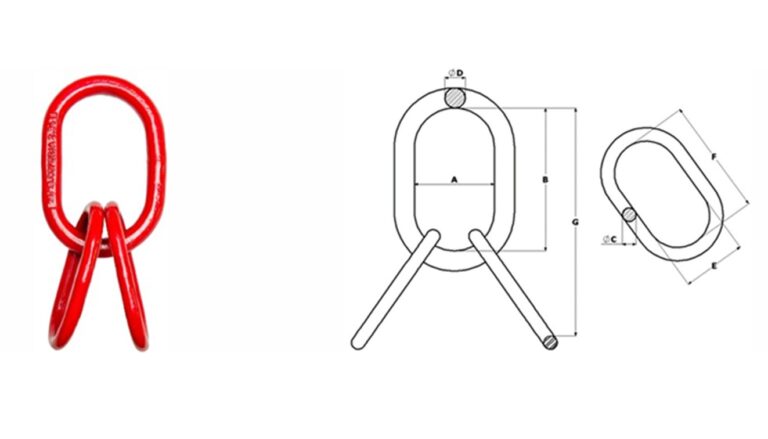

O anel de sustentação com sub-elo é um componente essencial para operações de elevação e movimentação de cargas, amplamente utilizado em ambientes industriais, logísticos e na construção civil. Sua configuração permite melhor distribuição de esforços, garantindo segurança operacional, durabilidade e confiabilidade durante o içamento. A tabela abaixo apresenta as dimensões técnicas, a carga máxima de trabalho e o peso unitário dos anéis de sustentação com sub-elo, auxiliando na correta seleção do equipamento conforme as exigências da aplicação e as boas práticas de movimentação de cargas.
| Referência | Dimensões (mm) | Carga de Trabalho (t) | Peso Unitário (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
| 19/13 | 75 | 135 | 13 | 19 | 60 | 110 | 245 | 2,36 | 1,5 |
| 22/16 | 90 | 160 | 16 | 22 | 60 | 110 | 270 | 4,25 | 2,4 |
| 25/19 | 100 | 179 | 19 | 26 | 75 | 135 | 315 | 6,8 | 3,9 |
| 32/22 | 110 | 196 | 22 | 32 | 90 | 160 | 360 | 11,2 | 6,55 |
| 38/25 | 140 | 261 | 25 | 36 | 100 | 180 | 440 | 17 | 11,1 |
| 44/32 | 180 | 341 | 32 | 45 | 110 | 200 | 540 | 21,2 | 19,45 |
| 51/32 | 190 | 352 | 38 | 50 | 140 | 260 | 610 | 32,6 | 30,25 |
| 57/41 | 200 | 390 | 41 | 56 | 160 | 300 | 700 | 45,5 | 40,8 |
| 63/44 | 220 | 424 | 44 | 63 | 180 | 340 | 770 | 50 | 55,35 |
| 70/51 | 250 | 462 | 51 | 72 | 190 | 350 | 810 | 63 | 74,3 |
