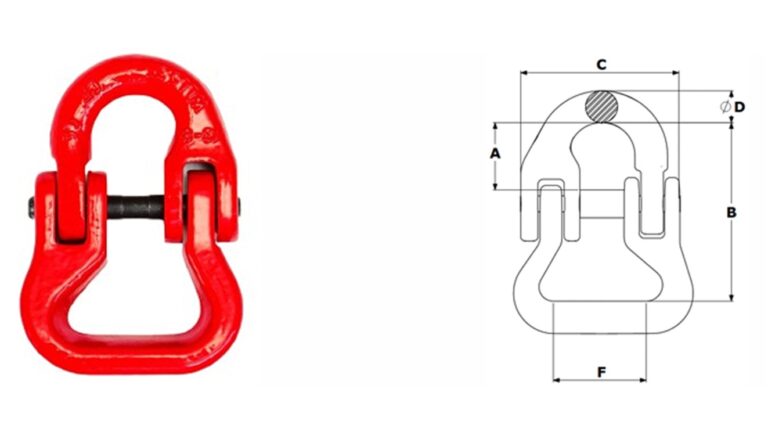

Elo de Ligação para Cintas Têxteis – Especificações Técnicas
O elo de ligação para cintas têxteis é um acessório utilizado em sistemas de elevação para conectar cintas têxteis a correntes, ganchos e outros componentes de içamento. Fabricado em aço de alta resistência, garante segurança, durabilidade e desempenho em aplicações industriais e logísticas.
| Referência | Diâmetro da Corrente (mm) | Dimensões (mm) | Carga de Trabalho (t) | Peso Unitário (kg) | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | ||||
| 06/G8 | 6 | 19 | 55 | 42 | 6 | 35 | 1,12 | 0,14 |
| 08/G8 | 8 | 23 | 62 | 52 | 8 | 37 | 2 | 0,28 |
| 10/G8 | 10 | 25 | 81 | 66 | 10 | 40 | 3,2 | 0,55 |
| 13/G8 | 13 | 32 | 91 | 81 | 13 | 45 | 5,3 | 1,06 |
| 16/G8 | 16 | 47 | 117 | 98 | 16 | 55 | 8 | 1,13 |
| 20/G8 | 20 | 55 | 130 | 112 | 20 | 65 | 12,5 | 2,87 |
| 22/G8 | 22 | 67 | 177 | 140 | 27 | 100 | 15 | 6,56 |
| 26/G8 | 26 | 70 | 224 | 178 | 33 | 146 | 21,2 | 10,5 |
| 32/G8 | 32 | 85 | 190 | 195 | 37 | 65 | 31,2 | 8,20 |
A seleção correta do elo de ligação para cintas têxteis deve considerar a carga de trabalho, o diâmetro da corrente e as dimensões adequadas ao conjunto de elevação, garantindo segurança operacional e conformidade com boas práticas de movimentação de cargas.
