Esticador de Corrente Tipo Catraca – Dimensões e Carga de Trabalho

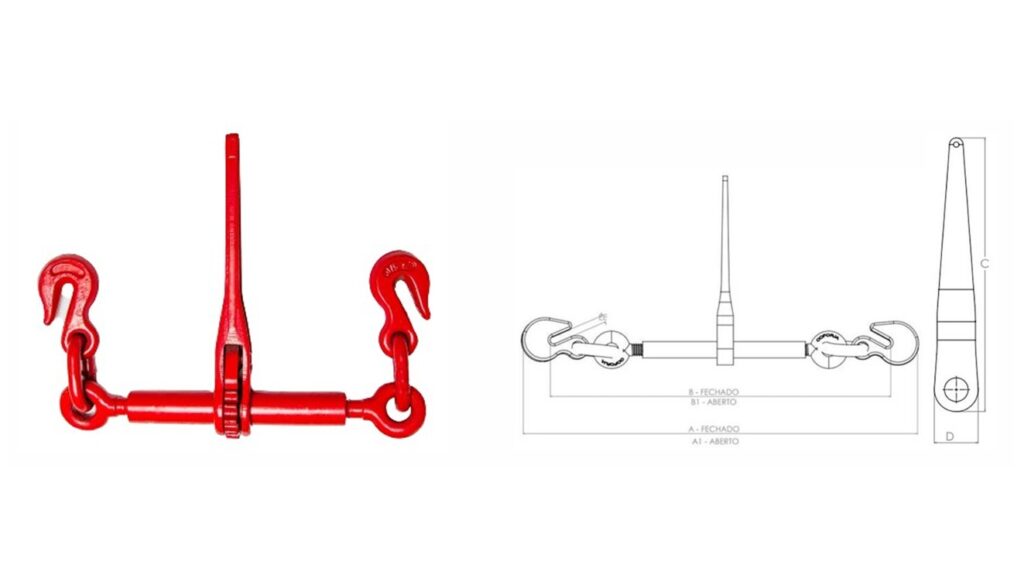

A tabela abaixo apresenta as dimensões técnicas, carga de trabalho e peso unitário do esticador de corrente tipo catraca, conforme o diâmetro da corrente. Os dados auxiliam na correta especificação do equipamento, garantindo segurança e conformidade com boas práticas de amarração e movimentação de cargas.
| Diâmetro da Corrente | A (mm) |
A1 (mm) |
B (mm) |
B1 (mm) |
C (mm) |
D (mm) |
EE (mm) |
Carga de Trabalho (t) |
Peso Unitário (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 06 – 08 | 450 | 565 | 402 | 513 | 240 | 45 | 9 | 1,18 | 1,7 |
| 08 – 10 | 640 | 830 | 580 | 769 | 400 | 64 | 12 | 2,9 | 4,87 |
| 10 – 13 | 754 | 925 | 674 | 844 | 400 | 65 | 16 | 4,17 | 6,4 |
| 13 – 16 | 760 | 965 | 677 | 883 | 400 | 65 | 18 | 5,9 | 7,06 |
