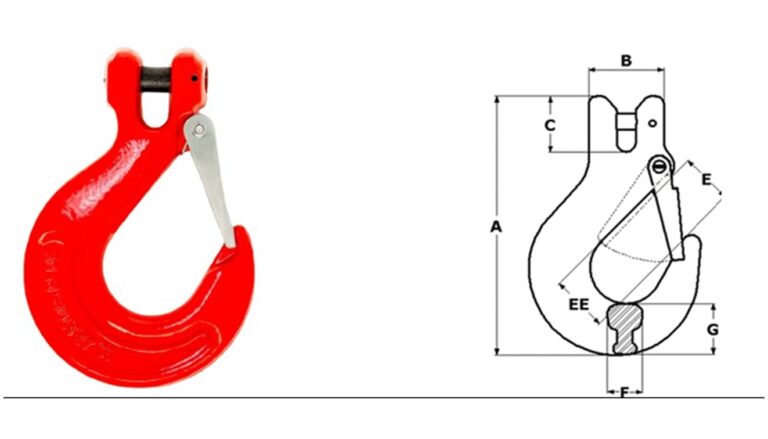

Gancho Clévis Grau 8 (G8) – Dimensões e Carga de Trabalho
O gancho clévis grau 8 (G8) é um componente essencial em sistemas de elevação e movimentação de cargas, especialmente em conjuntos com correntes grau 8. Sua fixação tipo clévis proporciona montagem segura, rápida e confiável.
Fabricado em aço liga de alta resistência e submetido a tratamento térmico, o gancho clévis G8 é indicado para aplicações industriais, logísticas, siderúrgicas e na construção pesada, garantindo elevada capacidade de carga e segurança operacional.
| Referência | Diâmetro da Corrente (mm) |
Dimensões (mm) | Carga de Trabalho (t) |
Peso Unitário (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | EE | F | G | ||||
| GC06/G8 | 6 | 109 | 32 | 25 | 23 | 26 | 15 | 21 | 1,2 | 0,32 |
| GC08/G8 | 8 | 133 | 36 | 28 | 25 | 30 | 17 | 33 | 2 | 0,58 |
| GC10/G8 | 10 | 155 | 45,5 | 35 | 43 | 20 | 37 | 37 | 3,15 | 1 |
| GC13/G8 | 13 | 195 | 57 | 45 | 35 | 45 | 28 | 48 | 5,3 | 1,94 |
| GC16/G8 | 16 | 235 | 71 | 55 | 46 | 61 | 34 | 61 | 8 | 3,55 |
| GC20/G8 | 20 | 275 | 74 | 66 | 60 | 67 | 42 | 60 | 12,5 | 6,5 |
| GC22/G8 | 22 | 316 | 75 | 75 | 91 | 63 | 52 | 73 | 15 | 10,19 |
| GC26/G8 | 26 | 373 | 88 | 88 | 107 | 85 | 61 | 75 | 21,2 | 14,5 |
| GC32/G8 | 32 | 459 | 109 | 109 | 132 | 106 | 75 | 88 | 31,5 | 27 |
