O grampo leve para cabos de aço (clips) é indicado para aplicações de menor exigência mecânica, como fixações leves, amarrações simples e usos auxiliares com cabos de aço. É amplamente utilizado em montagens provisórias, cercamentos e serviços gerais.
Atenção: este tipo de grampo não deve ser utilizado em operações de içamento de cargas ou em aplicações críticas de segurança, sendo indicado apenas para serviços leves, conforme as boas práticas de engenharia.

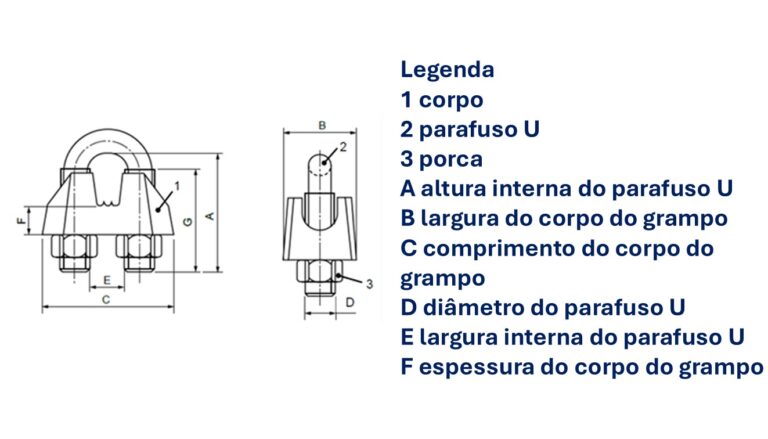

Grampo Leve para Cabo de Aço (Clips)
A tabela abaixo apresenta as dimensões técnicas do grampo leve para cabo de aço (clips), conforme o tamanho nominal, incluindo medidas em milímetros e polegadas, além das dimensões mínimas e máximas recomendadas para correta aplicação e segurança na fixação de cabos de aço.
| Tamanho Nominal (TN) | A (mm) | B (mm) | C (mm) | D Mínimo | E (mm) | F | G | ||
|---|---|---|---|---|---|---|---|---|---|
| Mín. | Máx. | Mín. | Máx. | pol. | mm | Mín. | pol. | mm | |
| 1/8 | 3,0 | 14 | 16 | 8 | 17 | 5/32 | M4 | 6,0 | 9 |
| 3/16 | 5,0 | 18 | 20 | 10 | 20 | 3/16 | M5 | 6,0 | 11 |
| 1/4 | 6,0 | 23 | 25 | 13 | 25 | 1/4 | M6 | 7,2 | 14 |
| 5/16 | 8,0 | 27 | 29 | 13 | 27 | 1/4 | M6 | 8,9 | 15 |
| 3/8 | 10 | 34 | 37 | 17 | 34 | 5/16 | M8 | 10,0 | 19 |
| 1/2 | 13 | 44 | 47 | 22 | 45 | 3/8 | M10 | 14 | 23 |
| 5/8 | 16 | 55 | 58 | 26 | 53 | 7/16 | M12 | 17,0 | 28 |
| 3/4 | 19 | 62 | 65 | 28 | 56 | 1/2 | M12 | 20,0 | 31 |
| 7/8 | 22 | 71 | 74 | 32 | 64 | 9/16 | M14 | 24,0 | 35 |
| 1 | 26 | 80 | 83 | 34 | 68 | 9/16 | M14 | 28,0 | 38 |
| 1.1/8 | 30 | 88 | 91 | 38 | 76 | 5/8 | M16 | 31,0 | 42 |
| 1.1/4 | 34 | 95 | 98 | 40 | 80 | 5/8 | M16 | 33,0 | 45 |
| 1.1/2 | 40 | 113 | 118 | 43 | 86 | 5/8 | M16 | 36,0 | 49 |
