Manilha Curva Alloy – Dimensões, Capacidades e Aplicações
Manilha Curva Alloy
A manilha curva Alloy é utilizada em operações de içamento e amarração de cargas,
oferecendo elevada resistência mecânica e segurança operacional.

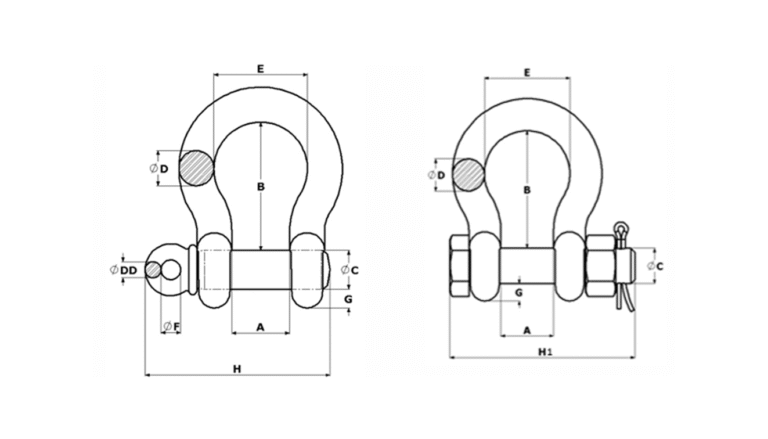

Abaixo estão apresentadas as dimensões técnicas e a carga de trabalho.
| Diâmetro do Corpo (mm) | Diâmetro do Pino (C) | A (mm) | B (mm) | DD (mm) | E (mm) | F (mm) | G (mm) | H (mm) | H1 (mm) | Carga de Trabalho (t) | Peso Unitário (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | pol | |||||||||||
| 4,8 | 6,3 | 3/16″ | 9 | 23 | 1 | 17 | 3 | 4 | 30 | 39 | 0,33 | 0,03 |
| 6,4 | 7,9 | 1/4″ | 12 | 29 | 3 | 19 | 3 | 5 | 38 | 50 | 0,5 | 0,05 |
| 8 | 9,6 | 5/16″ | 13 | 31 | 3 | 21 | 4 | 6 | 44 | 56 | 0,75 | 0,08 |
| 9,5 | 11,1 | 3/8″ | 17 | 38 | 5 | 27 | 6 | 7 | 51 | 63 | 1 | 0,12 |
| 12,7 | 15,9 | 1/2″ | 21 | 51 | 7 | 33 | 8 | 9 | 71 | 87 | 2 | 0,34 |
| 15,9 | 19 | 5/8″ | 27 | 60 | 8 | 42 | 9 | 10 | 85 | 100 | 3,25 | 0,60 |
| 19,1 | 22,2 | 3/4″ | 32 | 73 | 10 | 51 | 10 | 12 | 101 | 116 | 4,75 | 0,99 |
| 22,2 | 25,4 | 7/8″ | 36 | 83 | 11 | 58 | 12 | 13 | 116 | 132 | 6,5 | 1,55 |
| 25,4 | 28,6 | 1″ | 43 | 92 | 13 | 68 | 13 | 14 | 133 | 134 | 8,5 | 2,19 |
| 28,6 | 31,8 | 1.1/8″ | 46 | 108 | 14 | 73 | 14 | 17 | 150 | 163 | 9,5 | 3,1 |
| 31,8 | 34,9 | 1.1/4″ | 52 | 121 | 15 | 82 | 15 | 19 | 171 | 197 | 12 | 4,1 |
| 34,9 | 38,1 | 1.3/8″ | 57 | 135 | 17 | 87 | 17 | 20 | 189 | 205 | 13,5 | 4,9 |
| 38,1 | 41,3 | 1.1/2″ | 62 | 140 | 20 | 92 | 19 | 21 | 198 | 210 | 17 | 6,8 |
| 44,5 | 50,8 | 1.3/4″ | 73 | 178 | 21 | 127 | 24 | 27 | 237 | 225 | 25 | 12,27 |
| 50,8 | 57,2 | 2″ | 82 | 197 | 27 | 147 | 28 | 32 | 274 | 245 | 35 | 21,31 |
| 57,2 | 63,3 | 2.1/4″ | 95 | 235 | 26 | 160 | 31 | 32 | 290 | 345 | 42,5 | 25,9 |
| 63,5 | 69,9 | 2.1/2″ | 105 | 270 | 28 | 182 | 31 | 40 | 303 | 395 | 55 | 39,3 |
| 76,2 | 82,6 | 3″ | 127 | 335 | 42 | 208 | 37 | 65 | 403 | 466 | 85 | 62,8 |
